Seminario - ELM 300
Progettazione Impianti elettrici delle macchine operatrici
8
Rivolto a
Progettisti, professional di engineering e industrializzazione, commissioning engineer e manutentori esperti.
Obiettivi
- Conoscere i principali schemi di azionamento elettrico e di automazione
- Conoscere le principali tipologie di linee di alimentazione
- Scegliere e dimensionare linee di alimentazione, apparecchi di protezione dal contatto indiretto, apparecchi di protezione dei circuiti, apparecchi di interfaccia, apparecchiature di automazione, motori elettrici e azionamenti in funzione delle specifiche tecniche richieste e del target cost
- Conoscere le disposizioni della norma armonizzata 60204-1
- Implementare progetti sostenibili: valutare e selezionare gli aspetti di dimensionamento per la sicurezza funzionale, l’energy efficiency e la manutenibilità nell'ambito della progettazione degli impianti elettrici
Contenuti
Linee e quadri di distribuzione
- Impianti di terra e sistemi di distribuzione BT
- Portata dei cavi e verifiche
- Dimensionamento delle linee
- Dimensionamento protezioni dal contatto indiretto
- Dimensionamento protezioni per il sovraccarico e cortocircuito
- Cenni sul coordinamento delle protezioni
Quadri e circuiti di automazione
- Scelta del grado IP degli involucri
- Dimensionamento componenti
- Cenni alla compatibilità elettromagnetica
- Circuiti di comando e azionamento, caratteristiche e protezioni
- Circuiti PELV, SELV, FELV
Motori e azionamenti
- Tipologie di motori elettrici
- Dimensionamento motori elettrici
- Scelta degli azionamenti in base alle specifiche funzionali
Cablaggio e bordo macchina
- Caratteristiche dei sistemi di cablaggio e loro scelta
- Scelta del posizionamento dei componenti
- Caratteristiche e requisiti degli impianti bordo macchina
Circuiti di comando legati alla sicurezza
- Tipologie di Arresti e loro implementazione
- Disposizioni relative agli arresti di emergenza
- Disposizioni relative ai circuiti di comando legati alla sicurezza secondo EN 13849-1
- Scelta di componenti per PLc, PLd, PLe
Sistemi a logica programmabile
- Rappresentazione circuitale
- Scelta e dimensionamento dei plc (CPU, IO Analogici, IO Digitali, moduli speciali)
- Scelta e dimensionamento di plc safety
Laboratorio
- Esercitazioni di calcolo nell'ambito del dimensionamento e scelta dei componenti

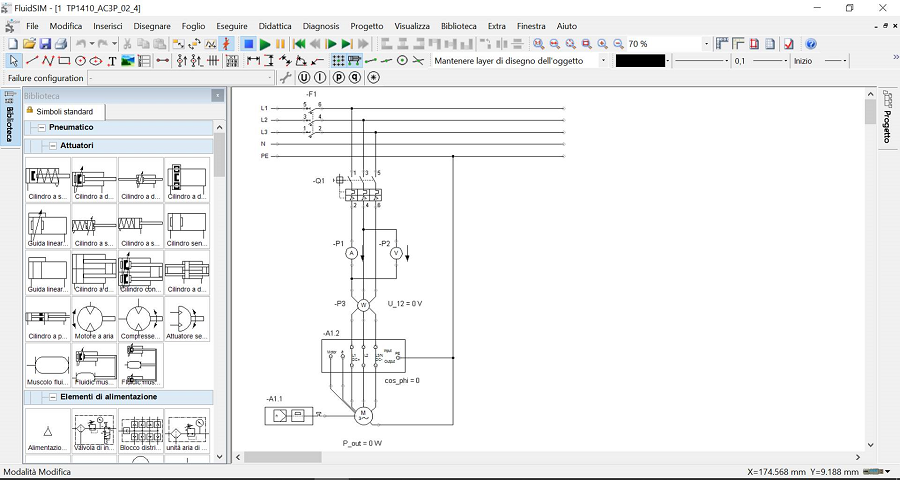

- Rappresentazione e funzionamento di circuiti con utilizzo di software Festo Fluid Sim
- Preparazione di schemi e circuiti finalizzati a particolari applicazioni
- Implementazione di un progetto completo, integrando le varie fasi, dallo studio dell’automazione al dimensionamento dei componenti
